PMPB16EPX
PMPB16EPX
MOSFETs PMPB16EPX
Nexperia
PMPB16EPX
--
Diodes, Transistors and Thyristors
MOSFETs
PMPB16EPX.pdf
Specification
Product AttributeAttribute Value
PPAPNo
SVHCYes
EU RoHSCompliant
MountingSurface Mount
ECCN (US)EAR99
PackagingTape and Reel
Pin Count6
AutomotiveNo
PCB changed6
Part StatusActive
Channel ModeEnhancement
Channel TypeP
ConfigurationSingle Quad Drain
Package Width2.1(Max)
Package Height0.61(Max)
Package Length2.1(Max)
Product CategoryPower MOSFET

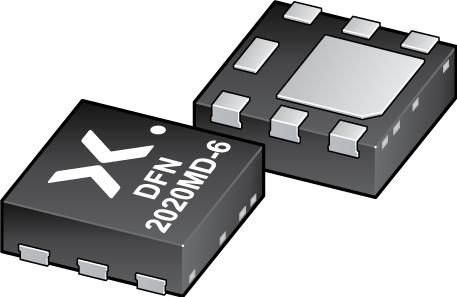

Supplier PackageDFN-MD EP
Process TechnologyTMOS
Typical Fall Time (ns)25
Typical Rise Time (ns)7
Number of Elements per Chip1
Maximum Power Dissipation (mW)2000
Typical Gate Charge @ 10V (nC)29
Typical Gate Charge @ Vgs (nC)29@10V
Maximum Gate Source Voltage (V)25
Typical Turn-On Delay Time (ns)3
Maximum Drain Source Voltage (V)30
Typical Turn-Off Delay Time (ns)60
Maximum Operating Temperature (°C)150
Minimum Operating Temperature (°C)-55
Maximum Continuous Drain Current (A)7.5
Typical Input Capacitance @ Vds (pF)1418@15V
Maximum Drain Source Resistance (mOhm)20@10V
Description
Trans MOSFET P-CH 30V 7.5A 6-Pin DFN-MD EP T/R
