LQM21PH2R2NGCD
LQM21PH2R2NGCD

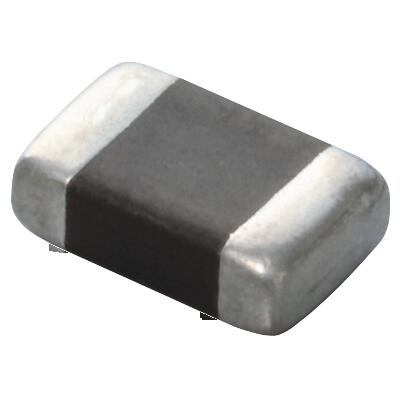

Inductor Surface Mount LQM21PH2R2NGCD
Murata
LQM21PH2R2NGCD
--
Magnetics
Inductor Surface Mount
Specification
Product AttributeAttribute Value
PPAPUnknown
TypePower Chip
EU RoHSCompliant
MountingSurface Mount
Case Size0805
ECCN (US)EAR99
PackagingTape and Reel
Tolerance30%
AutomotiveYes
TechnologyMulti-Layer
Part StatusActive
Core MaterialFerrite
Inductance (H)2.2u
Protection StyleShielded
Product Depth (mm)1.4
Number of Terminals2
Product Height (mm)1
Product Length (mm)2.15
Maximum DC Current (A)0.8
Maximum DC Resistance (Ohm)0.29
Inductance Test Frequency (Hz)1M
Maximum Saturation Current (A)0.54
Maximum Operating Temperature (°C)150
Minimum Operating Temperature (°C)-55
Minimum Self Resonant Frequency (Hz)40M
Inductance Decrease Percentage @ Isat (%)30
Description
Inductor Power Chip Shielded Multi-Layer 2.2uH 30% 1MHz Ferrite 0.8A 0.29Ohm DCR 0805 Automotive T/R
